Quante-Design Modular-Bodenhülsen

Die Quante-Design Modular-Bodenhülsen sind konzipiert für die temporäre Befestigung kleiner und mittelgroßer Sonnenschirme in einem Fundament; mit dem Fokus auf einem regelmäßigen Abbau oder einen häufigen Standort-Wechsel des Sonnenschirms.

Bei demontiertem Sonnenschirm ist die gesamte Konstruktion barrierefrei begehbar.

Dies erlaubt die Verwendung auch in öffentlichen Flächen wie z.B. Fußgängerzonen.

Die Sonnenschirm-Aufnahme ist nivellierbar — auch nachträglich.

Funktionsprinzip

Die Modular-Bodenhülse wird zusammen mit einem Übergangsrohr verwendet, welches in die Bodenhülse eingesteckt und über einen Bajonett-Verschluss fixiert wird. In das Übergangsrohr wird der Sonnenschirm eingesteckt und (oberirdisch) fixiert.

Es stehen unterschiedliche Übergangsrohre für unterschiedliche Sonnenschirm-Mastdurchmesser zur Verfügung.
Das System ist u.a. auch kompatibel zu den Übergangsrohren PX und BT von GLATZ.

Die Bodenhülse selbst verfügt über einen universellen Flansch vom Typ P080.

Auf diesen Flansch wird ein zum jeweiligen Übergangsrohr passender Modular-Einsatz geschraubt.
Der Einsatz ist nivellierbar und kann jederzeit ausgetauscht werden — z.B. beim Wechsel auf ein anderes Schirm-Modell mit abweichendem Mastdurchmesser.

Der universelle Flansch P080 ermöglicht zudem auch die Montage eines festen Standrohres — falls sich das Anforderungsprofil an den Standort dahingehend ändert.

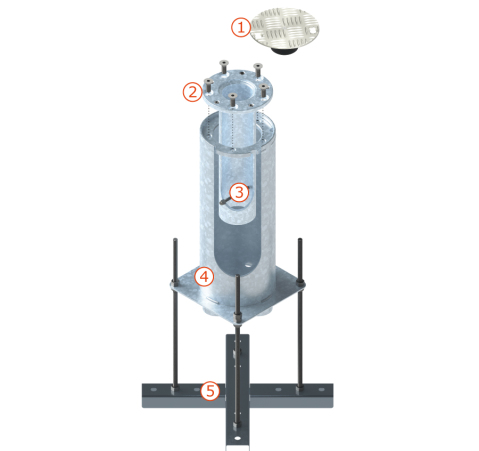

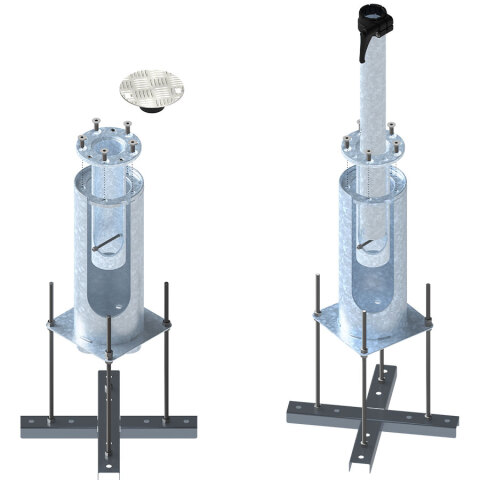

Bei Nichtgebrauch wird anstelle des Übergangsrohres ein Verschluss-Einsatz in die Öffnung eingesteckt. Dieser wird ebenfalls über den Bajonett-Verschluss fixiert.
Die gesamte Konstruktion ist in diesem Zustand barrierefrei begehbar.

Bedienungs-/Montageanleitung
