Quante-Design Bodenhülsen P090 Medium für Schneider Sonnenschirme

Die Quante-Design Bodenhülsen P090 Medium eignen sich zum Einbau:

• in einem ausreichend dimensionierten Köcher in einem vorhandenen Fundament
• in ein neues Fundament

Diese Bodenhülsen wurden für die Verwendung mit den Sonnenschirmen der Marke Schneider entwickelt.

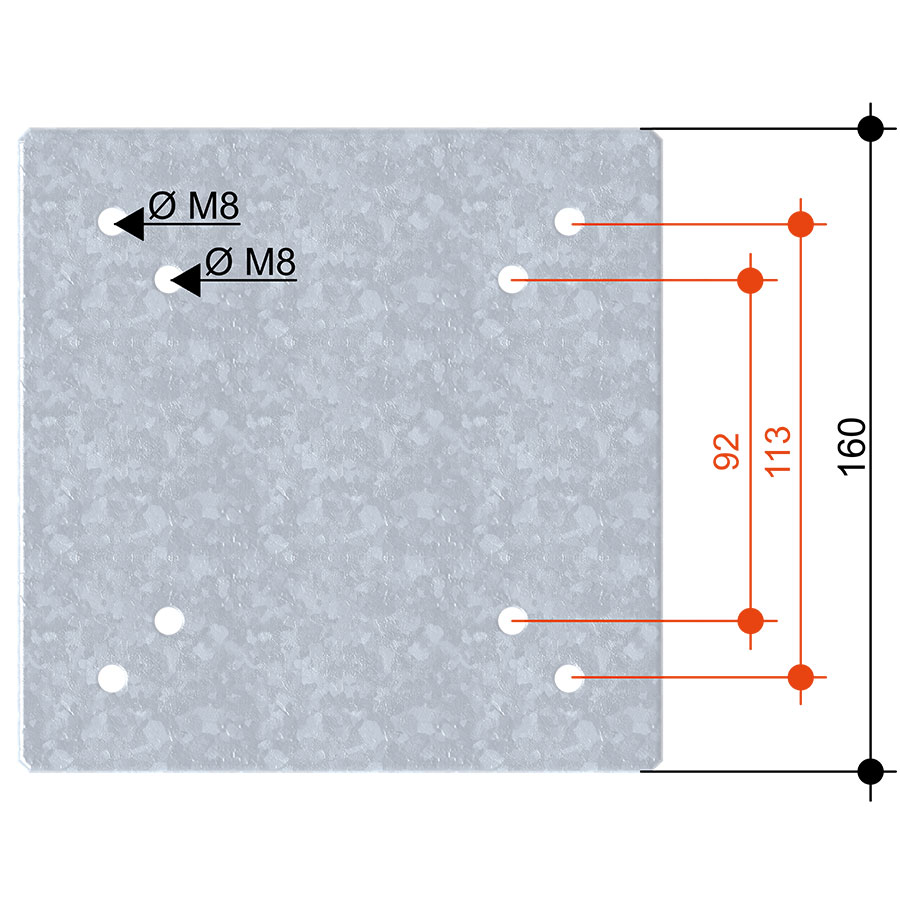

Flanschbild P090

Die Flanschplatte ist quadratisch und hat eine Abmessung von 160 x 160 mm.

Sie besitzt 4 regelmäßg angeordnete Gewinde-Bohrungen M8 im Abstand von 92 mm an der Kante (gemessen Mitte Loch zu Mitte Loch) und 4 regelmäßg angeordnete Gewinde-Bohrungen M8 im Abstand von 113 mm an der Kante (gemessen Mitte Loch zu Mitte Loch).

Das passende Standrohr von Schneider bzw. der passende Drehfuß von Schneider besitzt an der Unterseite eine Flanschplatte mit 4 Durchgangsbohrungen in identischer Lage mit den Gewindebohrungen der Bodenhülse.

normal und Maxi

In der normalen Ausführung sind P090 Medium-Bodenhülsen für Aufbau-Höhen von bis zu 10 cm über dem Fundament konzipiert. Diese Ausführung ist z.B. für Pflaster- und Terrassenflächen geeignet.

Die Maxi-Ausführung erlaubt Aufbau-Höhen von bis zu 50 cm. Diese Ausführung eignet sich z.B. zum Einbau in Vegetationsflächen (wie z.B. Rasenflächen, Pflanzbeete, etc.).

Montage des Sonnenschirms

Die Schneider Ampelschirme benötigen das passende Schneider Standrohr bzw. den passenden Schneider Drehfuß, welches zwingend erforderlich ist.

Das Standrohr bzw. der Drehfuß wird auf die Bodenhülse gestellt und mit den beiliegenden Schrauben verschraubt.

Der Sonnenschirm wird anschließend in das Standrohr bzw. auf den Drehfuß gesteckt und fixiert.
