Kreativa 90 Premium

Hersteller:
Hersteller:

Bedienung

Der Kreativa 90 Premium öffnet über ein innovatives Kurbelantriebssystem weitgehend selbständig. Nur wenige Umdrehungen mit der Handkurbel sind notwendig um das Schirmdach zu spannen.

Über die Klinkenmechanik lässt sich der Schirmbezug jederzeit nachspannen und das Schirmteil bleibt fixiert.

Der Teleskopmechanismus ermöglicht das problemlose Öffnen und Schließen des Sonnenschirms. Aufwendiges Umräumen von Tischen und Stühlen ist nicht mehr notwendig.

Gestell

Der Mast sowie die Streben-Unterstützungen des Kreativa 90 Premium sind aus natureloxiertem Aluminium gefertigt. Vier Kabelkanäle für elektrisches Zubehör befinden sich geschützt im Inneren des Schirmmasten. Die Streben aus glasfaserverstärkten Kunststoffprofilen halten hohen Windbelastungen stand. Schieber und Schirmkrone bestehen aus Aluminium.

Sämtliche Teile des Sonnenschirms können in Baugruppen ersetzt werden.

Zum Kreativa 90 Premium ist ein Äquivalent mit nicht-exzentrischer Schirmform erhältlich:
Der Galant 90 Premium.

Mastprofil
Ø 90 x 3 mm

Ø 90 x 3 mm

verfügbare Gestellfarben
Aluminium natureloxiert

Aluminium natureloxiert

Stoffklassen

12

Quante-Design
Stoffklasse 12
100% Polyacryl,
ca. 300 g/m²



Daten

Maße + technische Daten

Nenngröße
in cm
Grundfläche
in m²
Kragmaß
kurze Seite
in cm
Kragmaß
lange Seite
in cm
Höhe offen
H in cm
lichte Höhe
F in cm
Gesamthöhe
G in cm
Schließhöhe
E in cm
Kurbelhöhe
D in cm
Nenngröße in cm Grundfläche in m² Kragmaß kurze Seite in cm Kragmaß lange Seite in cm Höhe offen H in cm lichte Höhe F in cm Gesamthöhe G in cm Schließhöhe E in cm Kurbelhöhe D in cm
400 x 400 16,0 130 270 325 242 465 125 100
Nenngröße in cm Grundfläche in m² Kragmaß kurze Seite in cm Kragmaß lange Seite in cm
400 x 300 12,0 100 200 330 242 410 125 80
Nenngröße in cm Grundfläche in m² Kragmaß kurze Seite in cm Kragmaß lange Seite in cm
300 x 400 12,0 130 270 315 242 435 125 100
350 x 450 15,8 150 300 320 242 440 85 100
Die Höhenmaße gelten nur bei Montage des Schirms auf einer Bodenhülse. Bei einer mobilen Aufstellung verändern sich die Höhenangaben entsprechend der Sockelhöhen.
Der Abstand zu Gebäuden (zu Vorsprüngen und Dachüberständen) und zu Schirmen untereinander muss mindestens 30 cm betragen. Bei den Höhenangaben ist ein Sicherheitszuschlag von mindestens 10 cm zu berücksichtigen. Maßabweichungen von ± 5 cm sind möglich.

Gewichte + Fundamente

Nenngröße
in cm
Gewicht
in kg
empfohlenes
Sockelgewicht
in kg
Fundament
C in cm
Nenngröße in cm Gewicht in kg empfohlenes Sockelgewicht in kg Fundament C in cm
400 x 400 45 240 100 x 100
Nenngröße in cm
400 x 300 40 180 80 x 80
Nenngröße in cm
300 x 400 40 180 80 x 80
350 x 450 44 240 100 x 100

Technik

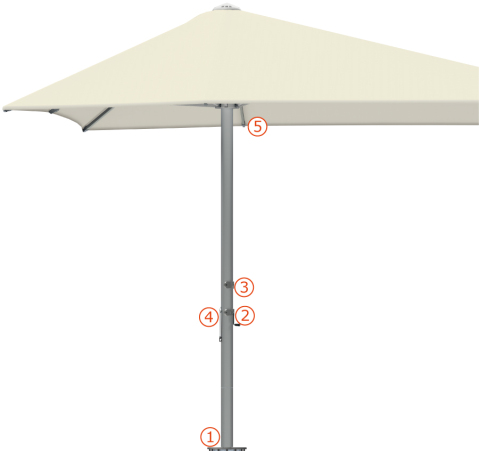

Technikbild Kreativa 90 Premium

Die obenstehendenebenstehende Abbildung zeigt:

  1. unteres Mastende mit Standrohr

    Bei diesem Modell wird das Standrohr innenliegend, also in den Schirmmast eingeschoben, montiert. Das Standrohr wiederum wird auf einer Bodenhülse, einem Sockelständer, o.ä. aufgeschraubt.

  2. Kurbel
    Detail Kurbel Kreativa 90 Premium

    zum Öffnen und Schließen des Schirmteils

  3. Klinke
    Detail Klinke Kreativa 90 Premium

    zum Entriegeln des geöffneten Schirmteils

  4. Sicherungsgummi

    wird zur Sicherung des geschlossenen Schirms an Strebe eingehakt

  5. Speichenende

    Material: Kunststoff

Schattenverlauf und Schattenlänge am 21. Juni, 9 - 17 Uhr

Die nebenstehende Grafik illustriert den mit diesem Schirmmodell erzielbaren Schatten zu verschiedenen Tageszeiten.

Grundlage ist der Sonnenverlauf am 21. Juni, 9—17 Uhr.

Weitere Informationen finden Sie im Glossar unter Schattenverlauf.
